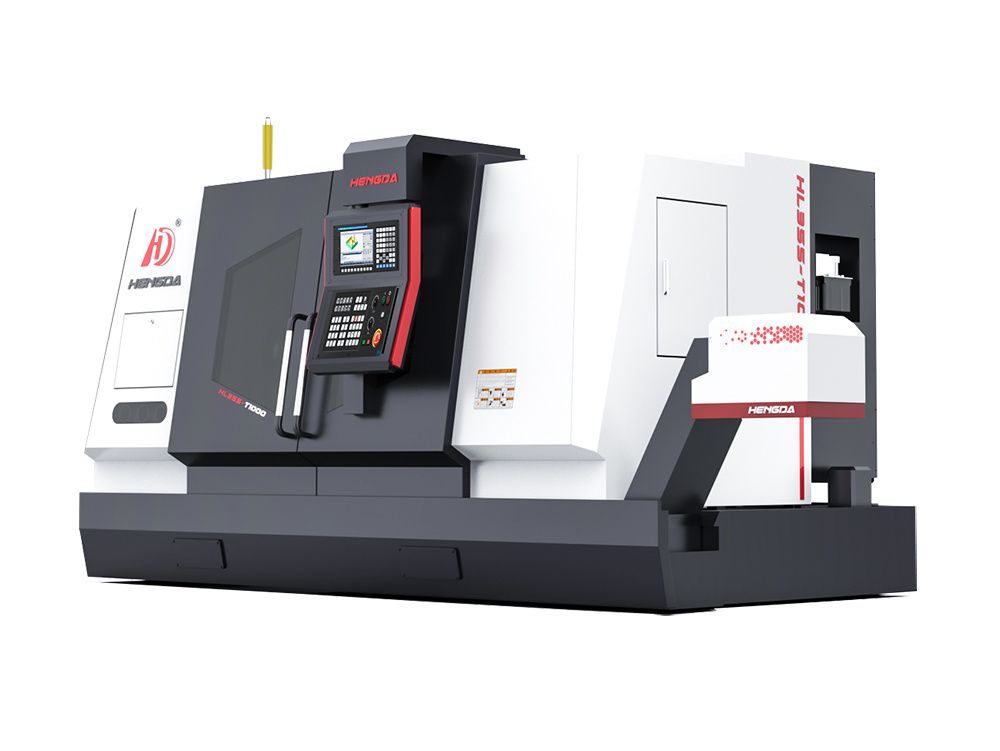

35系列
数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。
高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。
关键词：
斜式车铣复合数控车床
重切削型车铣复合数控车床
产品详情
产品特点
● 30°整体倾斜床身设计，高刚性,承载能力强，适用于重切屑,排屑顺畅。
● 有限元结构分析，铸件筋布局合理，受力效果好，直线导轨选用重型六滑块，高强度设计。
● X/Y/Z/A轴丝杠均为预拉伸结构，可降低加工过程中温度升高对丝杠精度的影响，丝杆两侧安装处增加油封对丝杆轴承保护，静音滚珠丝杠。
● 尾架采用V型导轨，重载刚性强，上下分层结构，在上下分层之间有微量调节装置，便于尾架顶端回转中心沿X轴方向微调，标配活顶端结构尾架。
● 恒大自主设计一体式永磁同步主轴箱，低噪音，精度高，寿命长，高光洁度，恒扭矩输出，C轴定位精度高。
● 选配范围广泛：比如大型中空卡盘，加大主轴通孔，对刀仪，可编程尾座，第二主轴可高速对接。
● 机床采用模块化设计，以客户产品要求不同，选择不同功能设备，可快速实现自动化装置，满足客户各项需求。

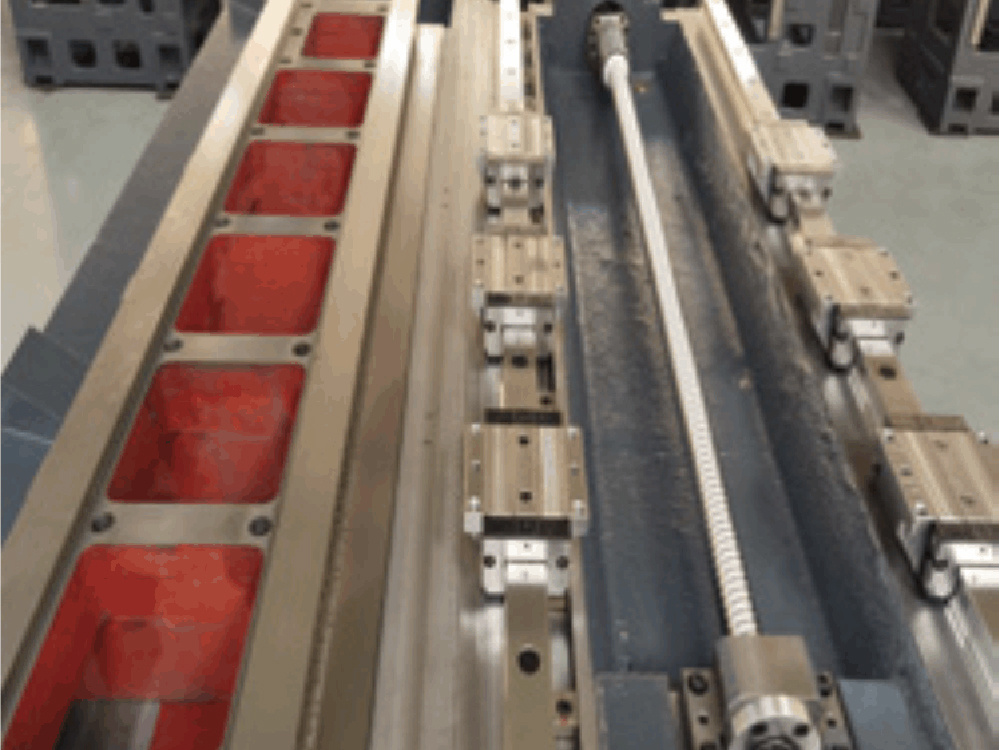

滚动导轨
高精度直线滚动导轨，提高移动速度，大大减少非切削时间。采用进口滚珠导轨，定位精度高、磨耗少，能长时间维持精度,充分提高生产率，保证其加工稳定性。

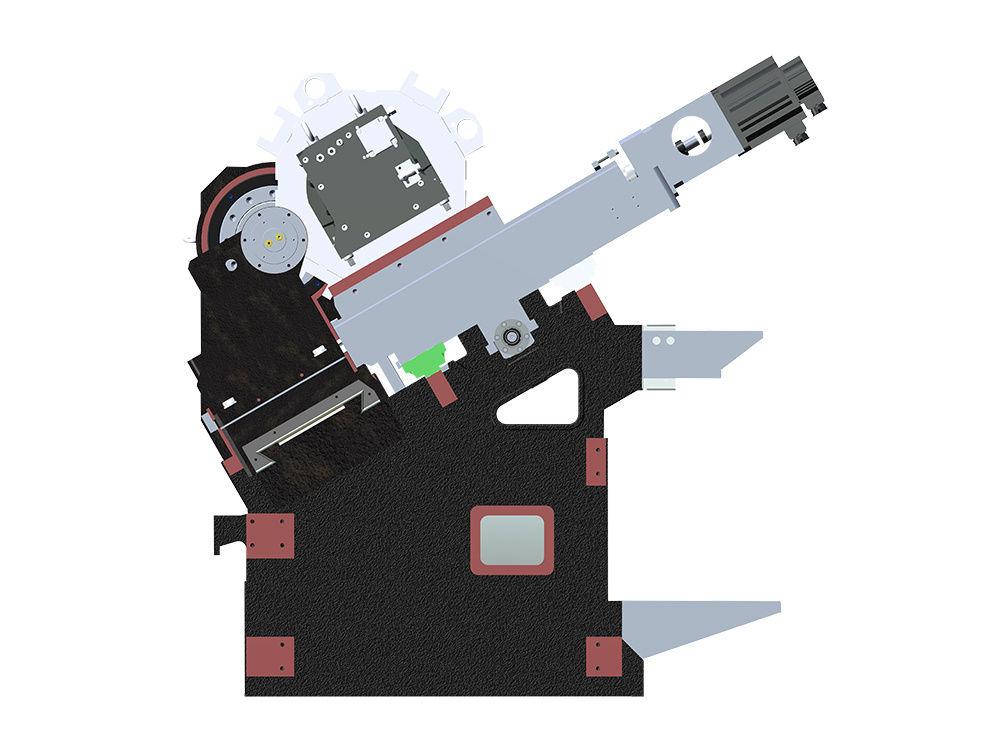

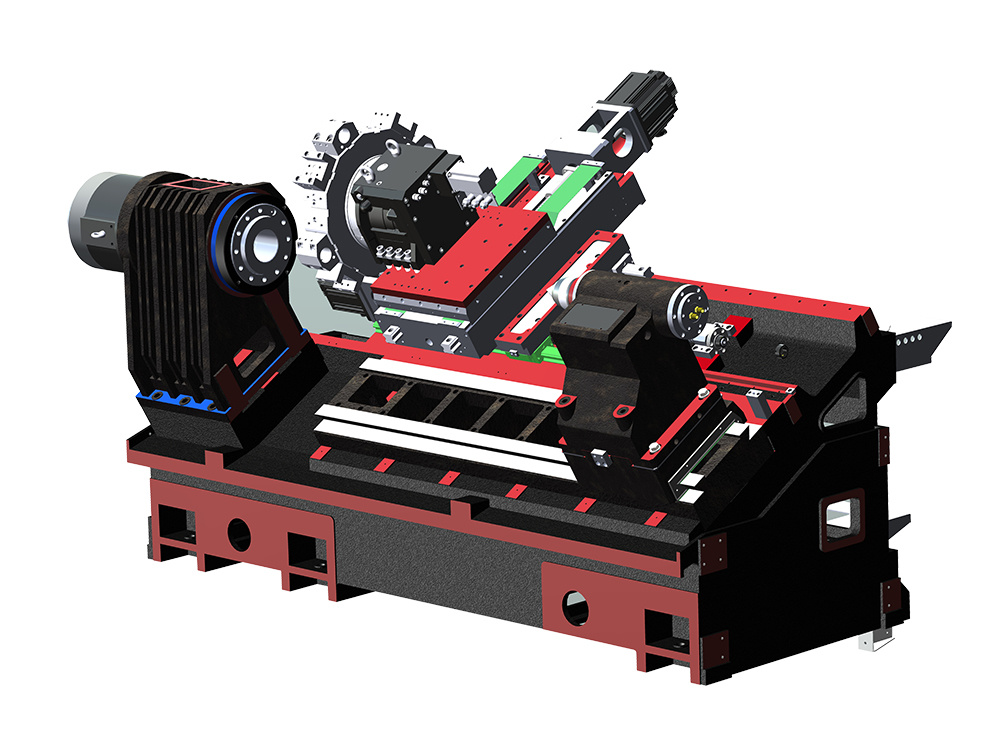

30°整体倾斜床身设计
高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

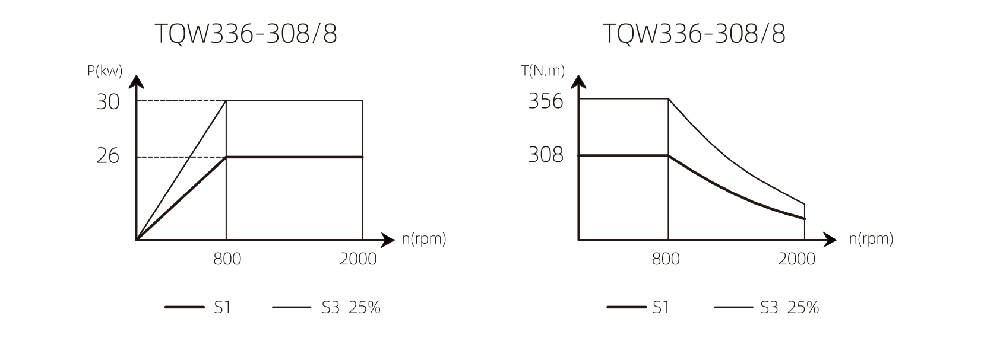

主轴功率扭矩图

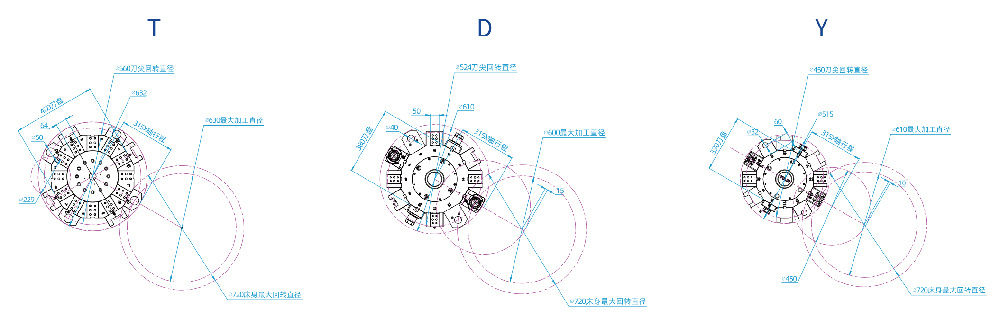

刀具干涉图

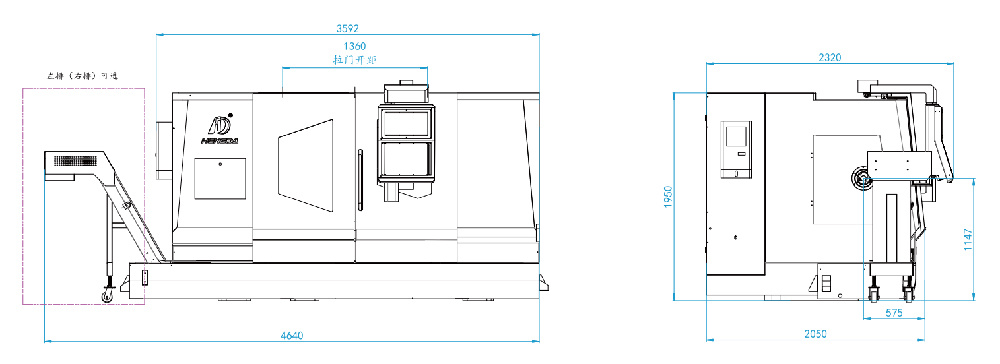

外形尺寸图
| 项目 | 单位 | HL3511-T1000 | HL3511-D990 | HL3511-Y980 | HL3511-T1000Z | HL3511-D990Z | HL3511-Y980Z | ||
| 加大范围 | 床身最大回转直径 | mm | 720 | 720 | 720 | 720 | 720 | 720 | |
| 最大切削直径 | mm | 630 | 600 | 610 | 630 | 600 | 610 | ||
| 最大切削长度 | mm | 1000 | 991.5 | 980 | 1000 | 991.5 | 980 | ||
| 通过棒料最大直径 | mm | 91 | 91 | 91 | 91 | 91 | 91 | ||
| 主轴 | 主轴最高转速 | rpm | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| 主轴端部型号 | ISO | A₂-11 | A₂-11 | A₂-11 | A₂-11 | A₂-11 | A₂-11 | ||
| 主轴通孔直径 | mm | 105 | 105 | 105 | 105 | 105 | 105 | ||
| 主轴锥孔锥度 | - | 公制110 | 公制110 | 公制110 | 公制110 | 公制110 | 公制110 | ||
| 主轴中心至地面高度 | mm | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | ||
| 副主轴 | 主轴最高转速 | rpm | / | / | / | / | / | / | |
| 主轴端部型号 | ISO | / | / | / | / | / | / | ||
| 主轴通孔直径 | mm | / | / | / | / | / | / | ||
| 主轴锥孔锥度 | - | / | / | / | / | / | / | ||
| 液压尾架 | 尾架套筒直径 | mm | 125 | 125 | 125 | / | / | / | |
| 尾架套筒行程 | mm | 150 | 150 | 150 | / | / | / | ||
| 锥孔锥度 | Morse | 6# | 6# | 6# | / | / | / | ||
| 伺服尾架 | 尾架行程 | mm | / | / | / | 1100 | 1100 | 1100 | |
| 锥孔锥度 | Morse | / | / | / | 6# | 6# | 6# | ||
| XYZA轴 | 行程X/Z | mm | 315/1035 | 315/1035 | 315/1035 | 315/1035 | 315/1035 | 315/1035 | |
| 行程Y/A | mm | / | / | Y100 | A1100 | A1100 | 100/1100 | ||
| 快速移动X/Z | m/min | 20/20 | 20/20 | 20/20 | 20/20 | 20/20 | 20/20 | ||
| 快速移动Y/A | m/min | / | / | Y25 | A25 | A25 | 25 | ||
| 刀塔 | 工位数 | - | 12 | 12 | 12 | 12 | 12 | 12 | |
| 外圆车刀刀柄规格 | mm | 32x32 | 25x25 | 25x25 | 32x32 | 25x25 | 25x25 | ||
| 镗孔车刀刀柄最大直径 | mm | 50 | 32 | 32 | 50 | 32 | 32 | ||
| 机床精度 | 定位精度 | X/Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Y/A | mm | / | / | Y0.008 | A0.006 | A0.006 | 0.008/0.006 | ||
| 重复定位精度 | X/Z | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 | |
| Y/A | mm | / | / | Y0.006 | A0.004 | A0.004 | 0.006/0.004 | ||
| 机床总容量 | KVA | 30 | 36 | 38 | 34 | 40 | 42 | ||
| 机床外形尺寸(长x宽x高) | mm | 4640x2320x2070 | |||||||
| 机床重量 | kg | 6300 | 6300 | 6500 | 6300 | 6300 | 6500 | ||
| 数控系统 | - | KND凯恩帝 | |||||||
| 主电机扭矩 | N.m | 308 | |||||||
| 伺服电机扭矩X/Z | N.m | 18 | 18 | 18 | 18 | 18 | 18 | ||
| 伺服电机扭矩Y | N.m | / | / | 15 | / | / | 15 | ||
| 液压卡盘 | inch | 中实15"/中空12" | |||||||
| [液压中心架] | mm | 可选 | 可选 | 可选 | / | / | / | ||
| 自动排屑器 | - | 自动右排[自动左排] | |||||||
数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。
高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。
