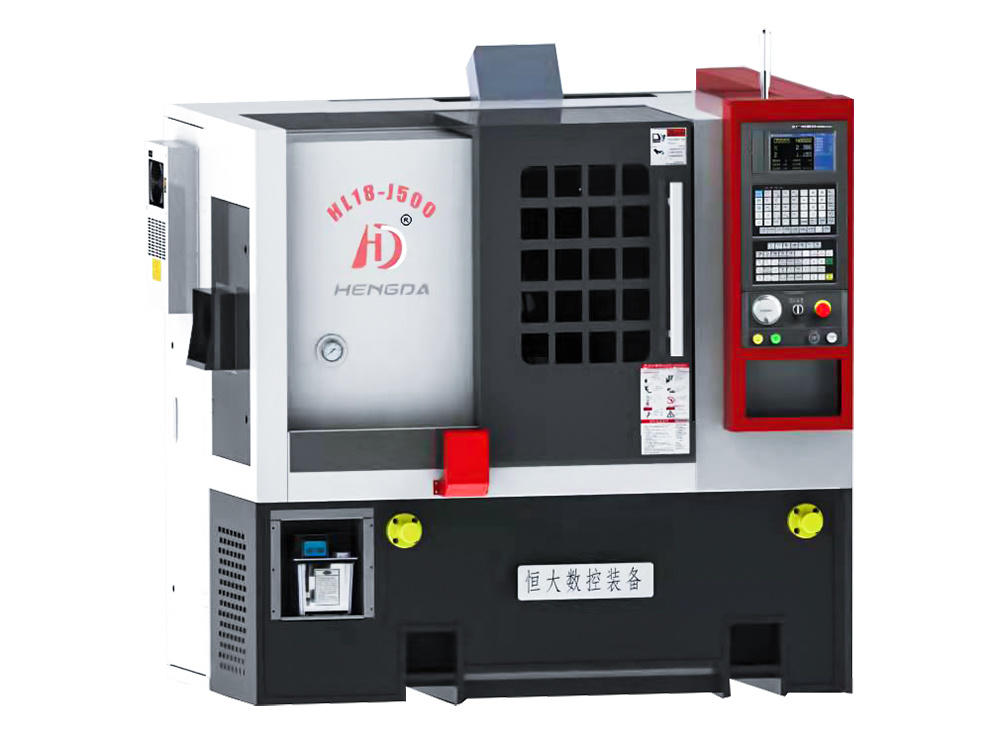

18系列

数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

分类：

斜式车铣复合数控车床

关键词：

斜式车铣复合数控车床

产品详情

产品特点

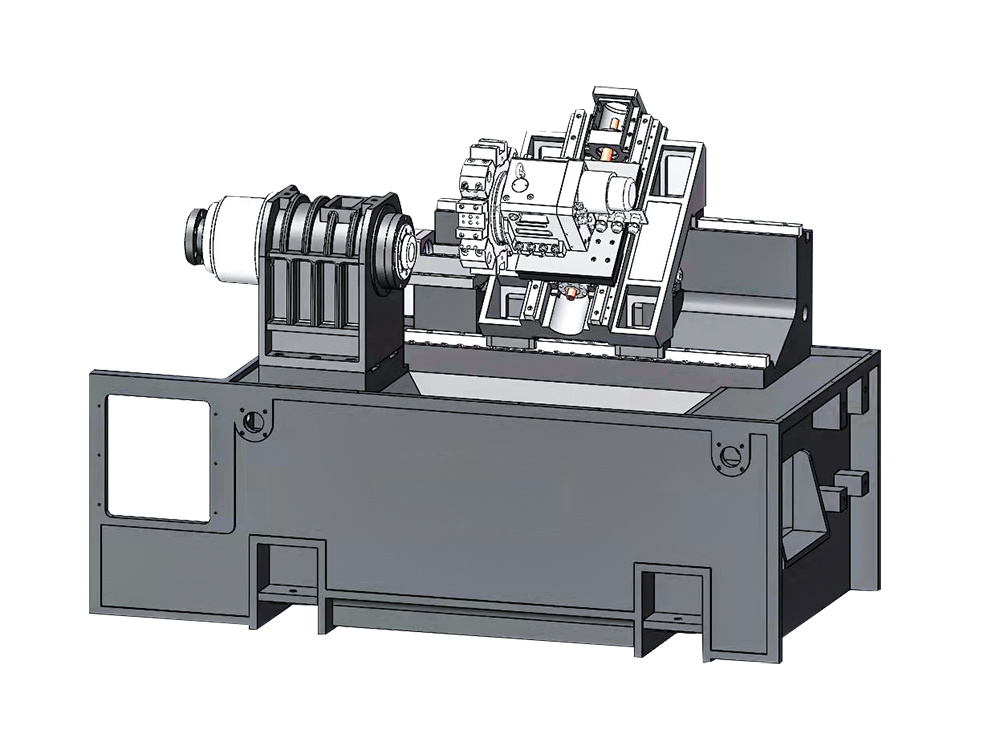

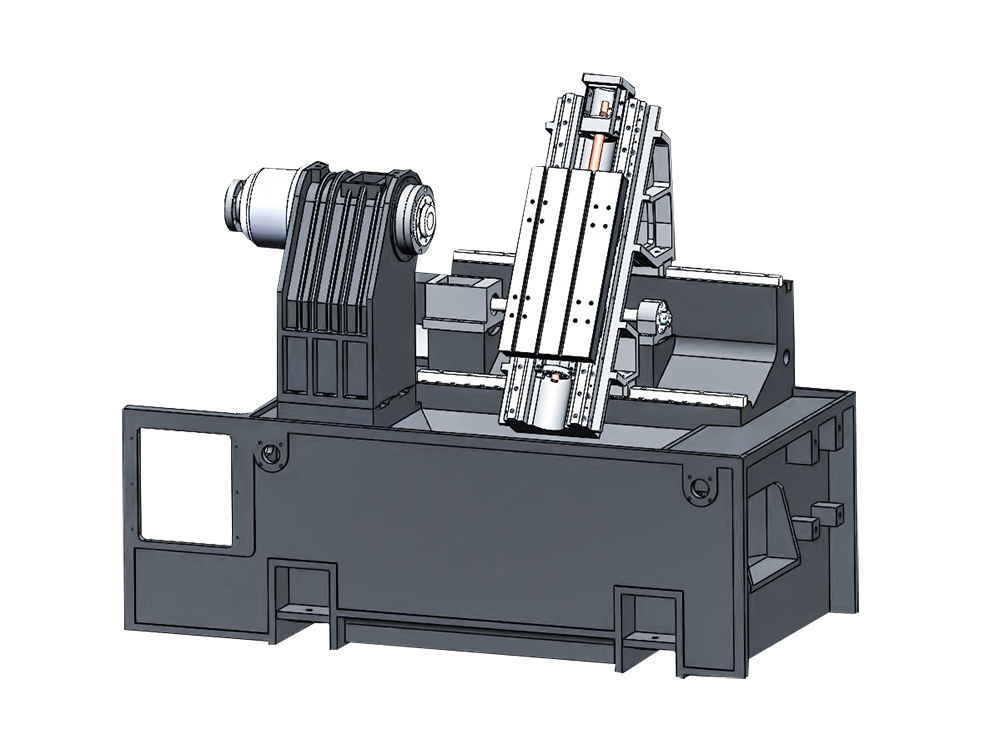

● 机床主要部件均采用优质树脂砂造型，高强度优质铸铁，具有完善的热处理工艺过程，消除残余应力，并布置足够的加强筋，保证整机具有足够的强度、刚性和高稳定性全部经过三元分析处理。
● 主轴采用永磁同步主轴直驱，其优点在于驱动灵敏、输出扭矩稳定、高光洁度，可实现快速定位和高转速、低噪音等特点。底座采用双层隔离技术，防止高压漏水。
● 机床采用模块化设计,可快速实现自动化装置，满足客户各项需求。
● 采用抽出式冷却液油箱，方便清扫切屑。
● 选配范围广泛:比如送料机,接料器，对刀仪，自动化桁架机器人。

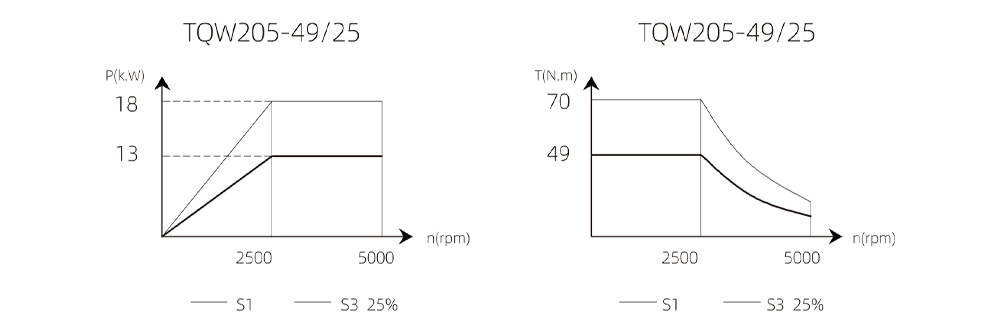

主轴功率扭矩图

项目	参数	单位	HL18-J500	HL18-T250
能力	床身上最大回转直径	mm	φ360	φ400
	托板到主轴中心高度	mm	80	10
	最大车削直径	mm	φ160	φ300
	最大车削长度	mm	250	250
主轴	主轴通孔直径	mm	φ45	φ45
	主轴型号	/	A₂-5	A₂-5
	卡盘尺寸	吋	SL46	6吋
	主轴最高转速	rpm	4500	4500
	最大过棒料直径	mm	φ36	φ36
	主轴电机功率	kw	5.5永磁同步主轴	5.5永磁同步主轴
	主轴最大输出扭矩	Nm	49	49
X/Z轴	X/Z轴线轨类型	/	滚珠	滚珠
	X轴行程	mm	500	170
	Z轴行程	mm	300	300
	X/Z轴进给电机扭矩	Nm	6/6	8/8
	X/Z轴线轨宽度	mm	25/30	30/30
	X/Z轴丝杆直径/螺距	mm	φ25x10/φ32x10	φ25x10/φ32x10
	X/Z轴快速移动	m/min	30/30	30/30
	X/Z轴定位精度	mm	0.008	0.008
	X/Z轴重复定位精度	mm	0.004	0.004
刀塔	刀塔类型	/	/	伺服液压刀塔
	刀具数量	/	/	8/12
	邻位换刀时间	s	/	0.35
	刀柄尺寸	mm	/	20x20
其他	外形尺寸（长x宽x高）	mm	1860x1150x1750
其他	重量	kg	2200	2300

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。
