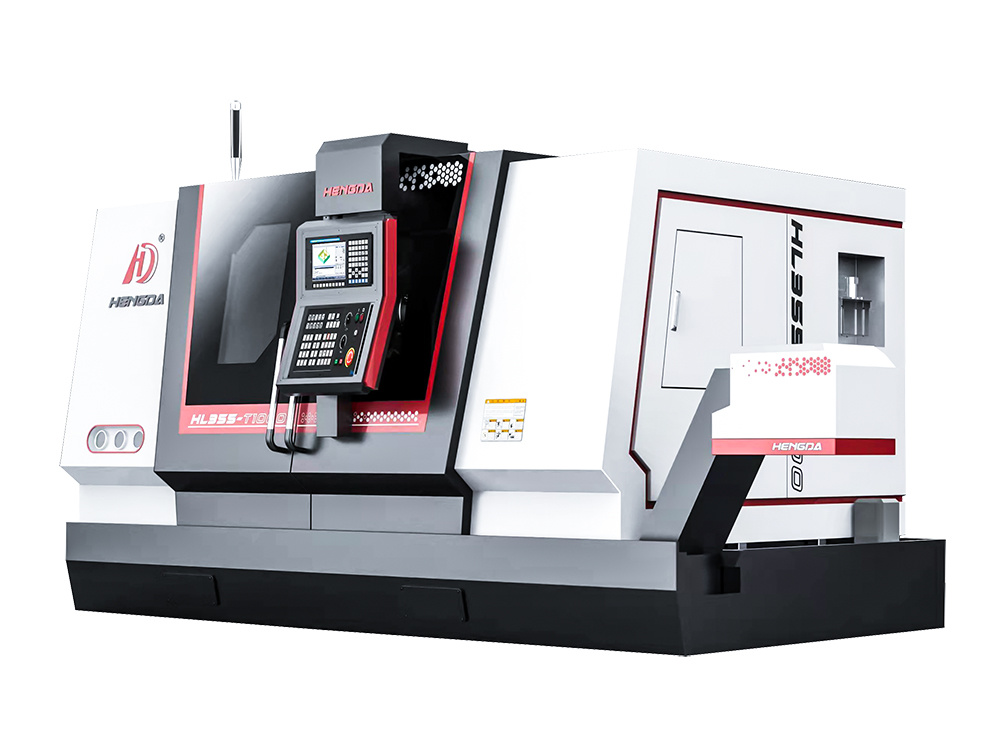

25系列800

数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

分类：

斜式车铣复合数控车床

重切削型车铣复合数控车床

关键词：

斜式车铣复合数控车床

重切削型车铣复合数控车床

在线留言
联系方式

+86-0575-87183988

sales@hengdask.com

产品详情

产品特点

● 45°整体倾斜床身设计，高刚性，排屑更顺畅。
● 有限元结构分析，铸件筋布局合理，受力效果好。
● X/Y/Z/A轴丝杠均为预拉伸结构，可降低加工过程中温度升高对丝杠精度的影响，丝杆两侧安装处增加油封对丝杆轴承保护，静音滚珠丝杠。
● 尾架采用V型导轨，重载刚性强，上下分层结构，在上下分层之间有微量调节装置，便于尾架顶端回转中心沿X轴方向微调,标配活顶端结构尾架;
● 恒大自主设计一体式永磁同步主轴箱，低噪音，精度高，寿命长，高光洁度，恒扭矩输出，C轴定位精度高。
● 选配范围广泛：比如送料机，接料器，大型中空卡盘，加大主轴通孔，对刀仪，可编程尾座，第二主轴可高速对接，自动化桁架机器入。
● 机床采用模块化设计，以客户产品要求不同，选择不同功能设备，可快速实现自动化装置，满足客户各项需求。

25-800

25-800

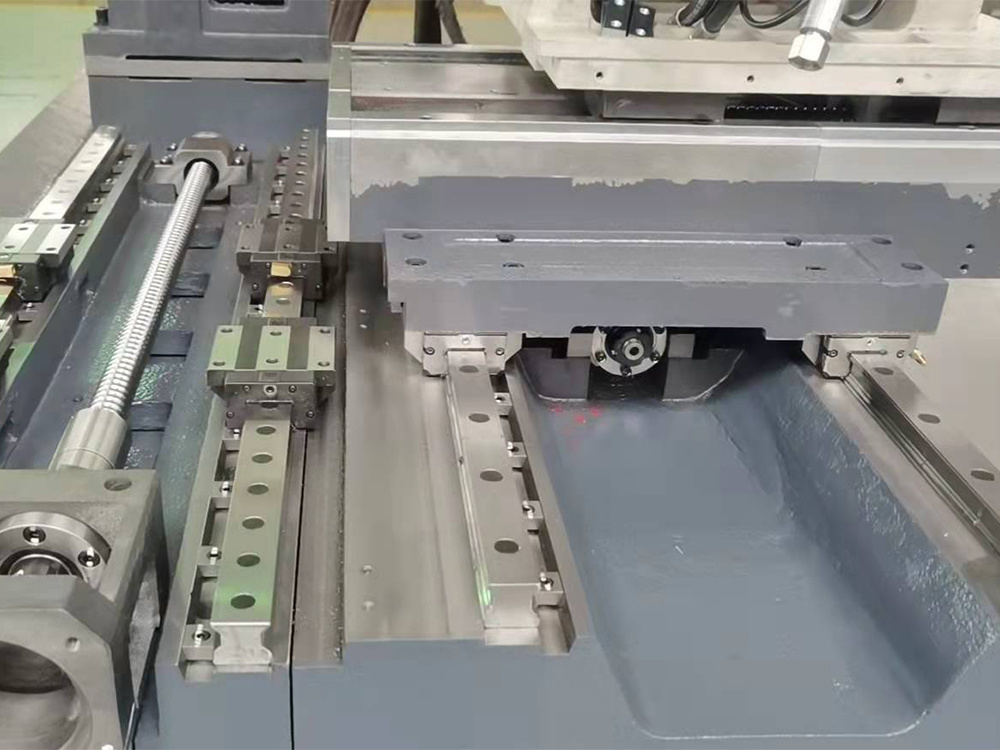

滚动导轨

高精度直线滚动导轨，提高移动速度，大大减少非切削时间。采用进口滚珠导轨，定位精度高、磨耗少，能长时间维持精度，充分提高生产率，保证其加工稳定性。

25-800

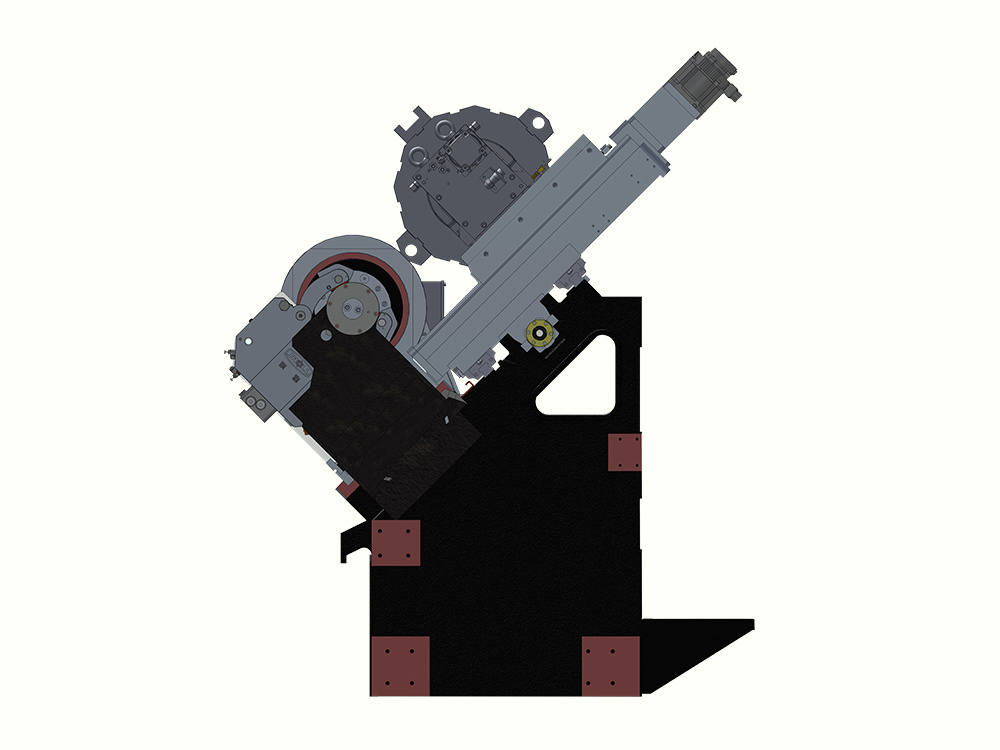

45°整体倾斜床身设计

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

25-800

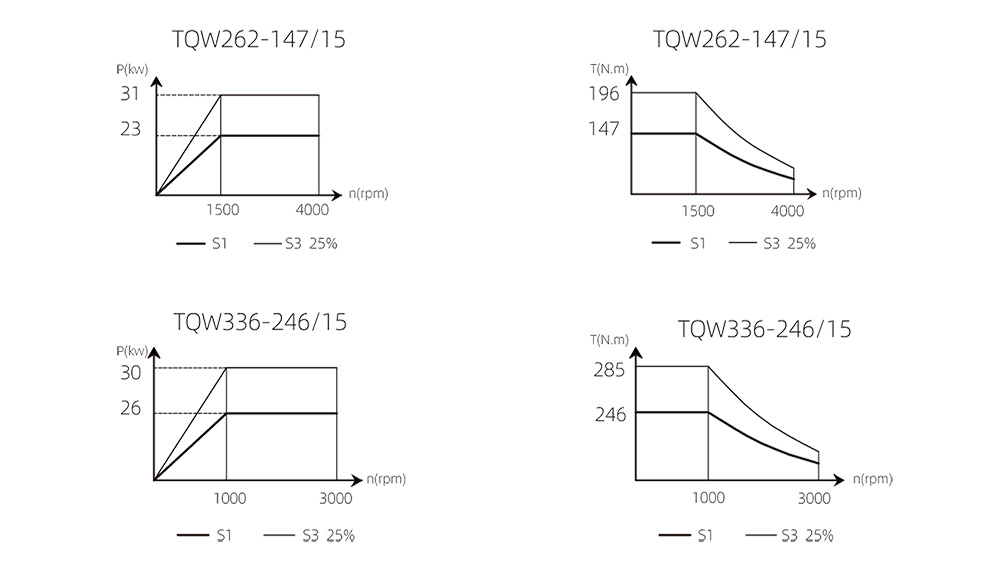

主轴功率扭矩图

25-800



刀具干涉图

25-800

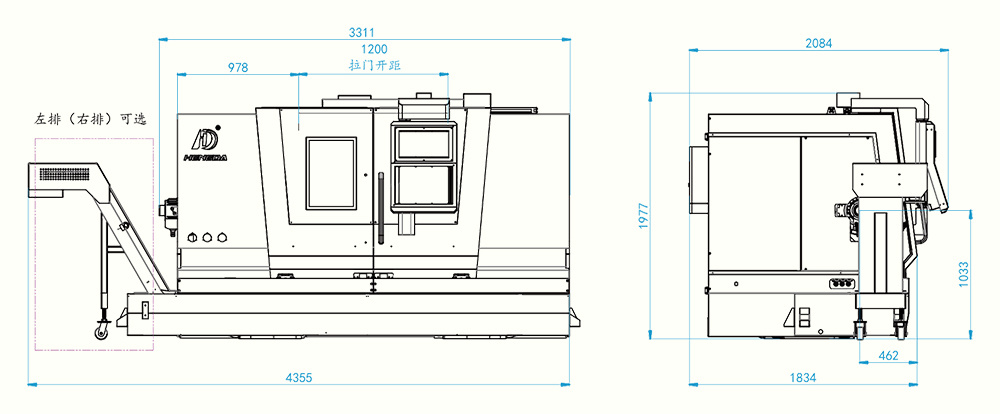

外形尺寸图

25-800



项目 单位 HL256-T800 HL256S-T800 HL256-D760 HL256S-D760 HL256-Y760 HL256S-Y760 HL256-D760Z HL256-T800Z HL256-Y760Z
加工范围 床身最大回转直径 mm 570 570 570 620 620 620 570 570 620
最大切削直径 mm 480 480 398 344 434 344 398 480 434
最大切削长度 mm 800 800 766 764.5 764.5 764.5 766 800 764.5
通过棒料最大直径 mm 52 52 52 52 52 52 52 52 52
主轴 主轴最高转速 rpm 4000 4000 4000 4000 4000 4000 4000 4000 4000
主轴端部型号 ISO A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6
主轴通孔直径 mm 61 61 61 61 61 61 61 61 61
主轴锥孔锥度 - 公制70 公制70 公制70 公制70 公制70 公制70 公制70 公制70 公制70
主轴中心至地面高度 mm 1032.5 1032.5 1032.5 1057.5 1057.5 1057.5 1032.5 1032.5 1057.5
副主轴 主轴最高转速 rpm / 2940 / 2940 / 2940 / / /
主轴端部型号 ISo / A₂-5 / A₂-5 / A₂-5 / / /
主轴通孔直径 mm / 56 / 56 / 56 / / /
主轴锥孔锥度 - / 莫氏6# / 莫氏6# / 莫氏6# / / /
液压尾架 尾架套筒直径 mm 100 / 100 / 100 / / / /
尾架套简行程 mm 125 / 125 / 125 / / / /
锥孔锥度 Morse 5# / 5# / 5# / / / /
伺服尾架 尾架行程 mm / / / / / / 850 850 850
锥孔锥度 Morse / / / / / / 5# 5# 5#
XYZ轴 行程X/Z mm 240/825 240/825 225/825 180/825 225/825 180/825 225/825 240/825 225/825
行程Y/A mm / A850 / A850 Y100 100/850 A850 A850 100/850
快速移动X/Z m/min 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30
快速移动Y/A m/min / A30 / A30 Y30 30/30 A30 A30 30/30
刀塔 工位数 - 12 12 12 12 12 12 12 12 12
外圆车刀刀柄规格 mm 25x25 25x25 20x20 20x20 20x20 20x20 20x20 25x25 20x20
镗孔车刀刀柄最大直径 mm 40 40 32 32 32 32 32 40 32
机床精度 定位精度 X/Z mm 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006
Y/A mm / A0.006 / A0.006 Y0.008 0.008/0.006 A0.008 A0.008 0.008/0.006
重复定位精度 X/Z mm 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004
Y/A mm / A0.004 / A0.004 Y0.006 0.006/0.004 A0.006 A0.006 0.006/0.004
机床总容量 kVA 25 45 30 50 35 60 40 30 40
机床外形尺寸(长x宽x高) mm 4355x2085x1980
机床重量 kg 5300 5500 5300 5500 5500 5700 5300 5300 5500
数控系统 - KND凯恩帝
主电机扭矩 N.m 147 147 147 147 147 147 147 147 147
伺服电机扭矩X/Z N.m 15 15 15 15 15 15 15 15 15
伺服电机扭矩Y N.m / / / / 9.6 9.6 / / 9.6
液压卡盘 inch 8"
[液压中心架] mm 可选 / 可选 / 可选 / / / /
自动排屑器 - 自动右排 自动左排



项目 单位 HL258-T780 HL258S-T780 HL258-D750 HL258S-D750 HL258-Y750 HL258S-Y750 HL258-D750Z HL258-T780Z HL258-Y750Z
加工范围 床身最大回转直径 mm 570 570 570 620 620 620 570 570 620
最大切削直径 mm 480 480 398 344 434 344 398 480 434
最大切削长度 mm 785 785 751 749.5 749.5 749.5 751 785 749.5
通过棒料最大直径 mm 75 75 75 75 75 75 75 75 75
主轴 主轴最高转速 rpm 3000 3000 3000 3000 3000 3000 3000 3000 3000
主轴端部型号 ISO A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8
主轴通孔直径 mm 86 86 86 86 86 86 86 86 86
主轴锥孔锥度 - 公制90 公制90 公制90 公制90 公制90 公制90 公制90 公制90 公制90
主轴中心至地面高度 mm 1032.5 1032.5 1032.5 1057.5 1057.5 1057.5 1032.5 1032.5 1057.5
副主轴 主轴最高转速 rpm / 2940 / 2940 / 2940 / / /
主轴端部型号 ISo / A₂-5 / A₂-5 / A₂-5 / / /
主轴通孔直径 mm / 56 / 56 / 56 / / /
主轴锥孔锥度 - / 莫氏6# / 莫氏6# / 莫氏6# / / /
液压尾架 尾架套筒直径 mm 100 / 100 / 100 / / / /
尾架套简行程 mm 125 / 125 / 125 / / / /
锥孔锥度 Morse 5# / 5# / 5# / / / /
伺服尾架 尾架行程 mm / / / / / / 850 850 850
锥孔锥度 Morse / / / / / / 5# 5# 5#
XYZ轴 行程X/Z mm 240/825 240/825 225/825 180/825 225/825 180/825 225/825 240/825 225/825
行程Y/A mm / A850 / A850 Y100 100/850 A850 A850 100/850
快速移动X/Z m/min 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30
快速移动Y/A m/min / A30 / A30 Y30 30/30 A30 A30 30/30
刀塔 工位数 - 12 12 12 12 12 12 12 12 12
外圆车刀刀柄规格 mm 25x25 25x25 20x20 20x20 20x20 20x20 20x20 25x25 20x20
镗孔车刀刀柄最大直径 mm 40 40 32 32 32 32 32 40 32
机床精度 定位精度 X/Z mm 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006
Y/A mm / A0.006 / A0.006 Y0.008 0.008/0.006 A0.008 A0.008 0.008/0.006
重复定位精度 X/Z mm 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004
Y/A mm / A0.004 / A0.004 Y0.006 0.006/0.004 A0.006 A0.006 0.006/0.004
机床总容量 kVA 30 50 35 55 40 65 45 35 45
机床外形尺寸(长x宽x高) mm 4355x2085x1980
机床重量 kg 5400 5600 5400 5600 5600 5800 5400 5400 5600
数控系统 - KND凯恩帝
主电机扭矩 N.m 246 246 246 246 246 246 246 246 246
伺服电机扭矩X/Z N.m 15 15 15 15 15 15 15 15 15
伺服电机扭矩Y N.m / / / / 9.6 9.6 / / 9.6
液压卡盘 inch 10"
[液压中心架] mm 可选 / 可选 / 可选 / / / /
自动排屑器 - 自动右排 自动左排

数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。
