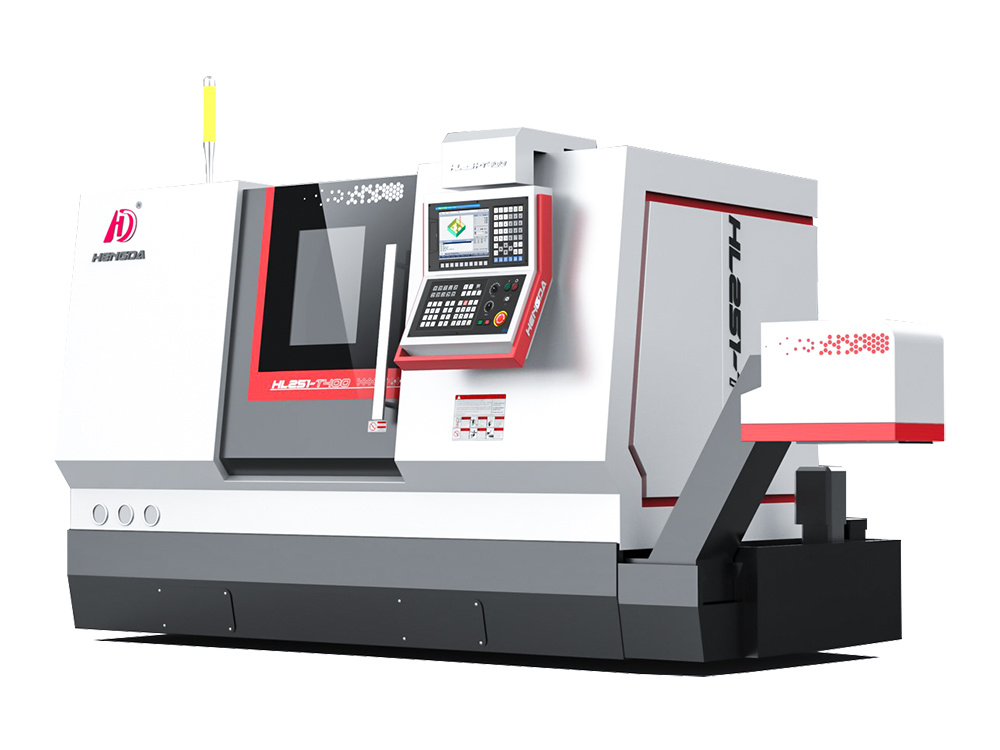

数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

分类：

斜式车铣复合数控车床

重切削型车铣复合数控车床

关键词：

斜式车铣复合数控车床

重切削型车铣复合数控车床

在线留言
联系方式

+86-0575-87183988

sales@hengdask.com

产品详情

产品特点

● 45°整体倾斜床身设计，高刚性，排屑更顺畅。
● 有限元结构分析，铸件筋布局合理，受力效果好。
● X/Y/Z/A轴丝杠均为预拉伸结构，可降低加工过程中温度升高对丝杠精度的影响，丝杆两侧安装处增加油封对丝杆轴承保护，静音滚珠丝杠。
● 尾架采用V型导轨，重载刚性强，上下分层结构，在上下分层之间有微量调节装置，便于尾架顶端回转中心沿X轴方向微调,标配活顶端结构尾架;
● 恒大自主设计一体式永磁同步主轴箱，低噪音，精度高，寿命长，高光洁度，恒扭矩输出，C轴定位精度高。
● 选配范围广泛：比如送料机，接料器，大型中空卡盘，加大主轴通孔，对刀仪，可编程尾座，第二主轴可高速对接，自动化桁架机器入。
● 机床采用模块化设计，以客户产品要求不同，选择不同功能设备，可快速实现自动化装置，满足客户各项需求。

25-500

25-500



滚动导轨

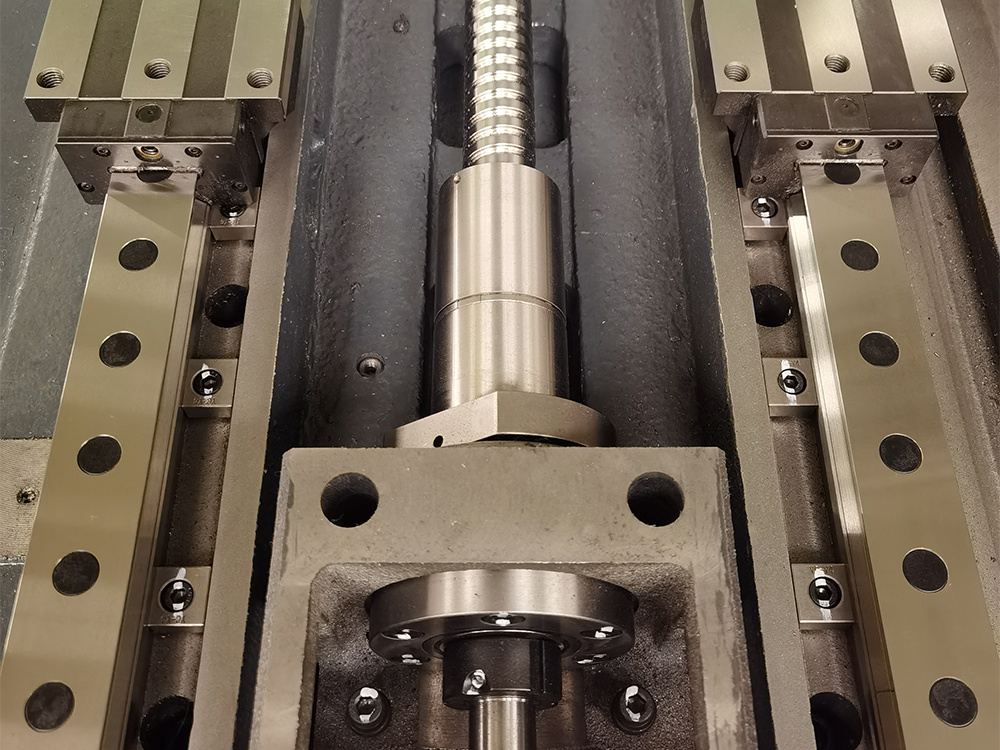

高精度直线滚动导轨，提高移动速度，大大减少非切削时间。采用进口滚珠导轨，定位精度高、磨耗少，能长时间维持精度，充分提高生产率，保证其加工稳定性。

25-500

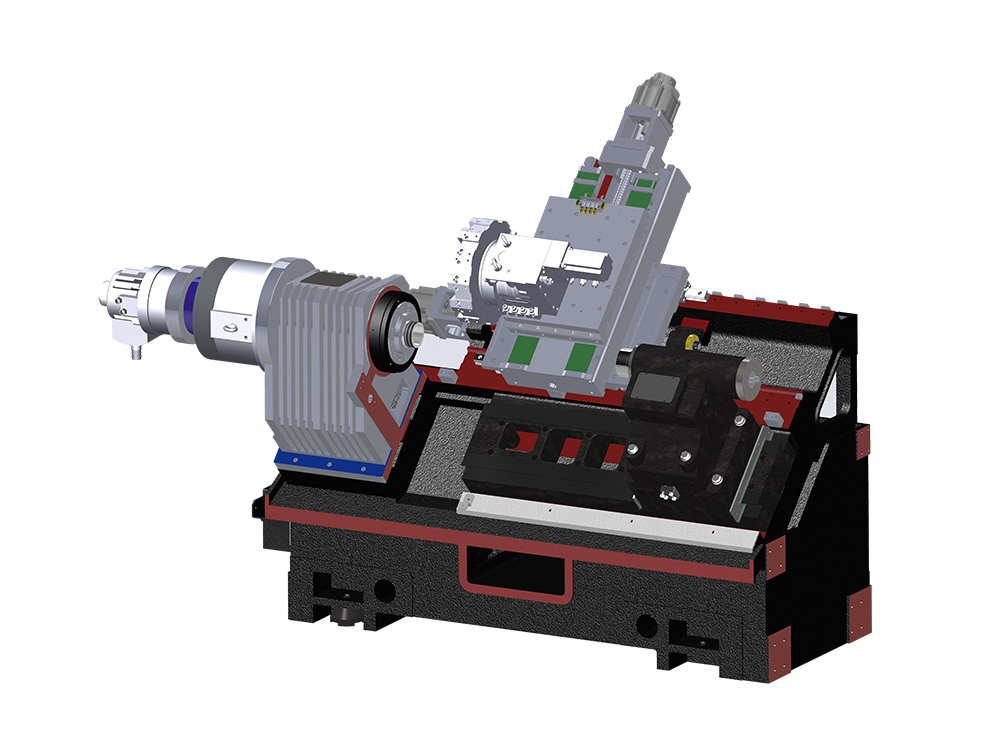

45°整体倾斜床身设计

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

25-500



主轴功率扭矩图

25-500

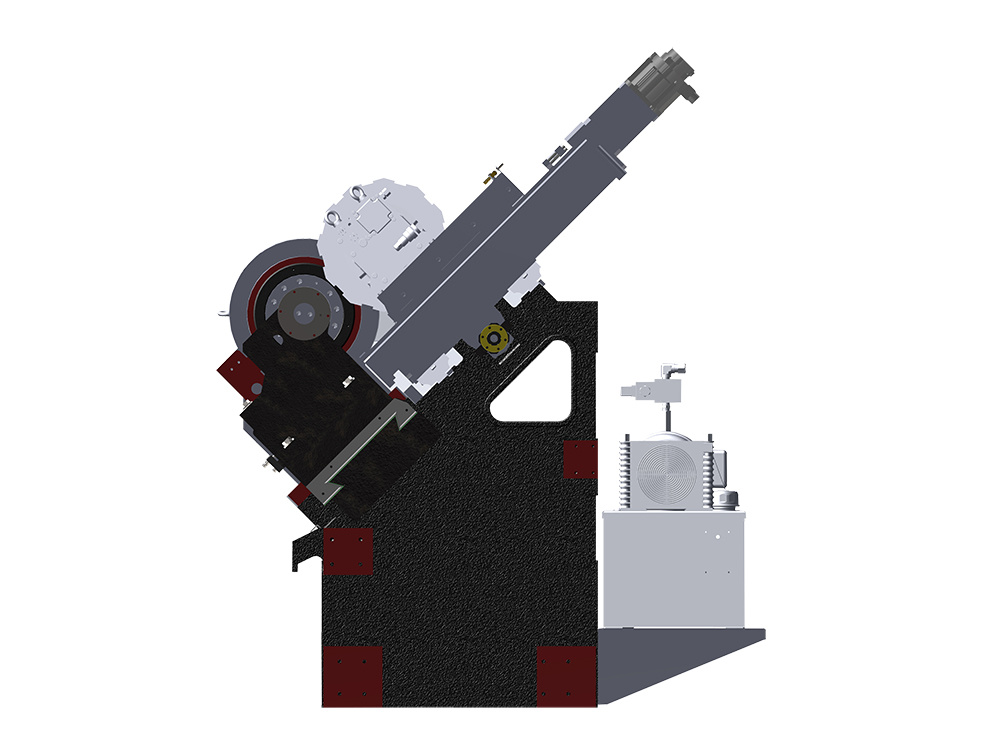

刀具干涉图

25-500

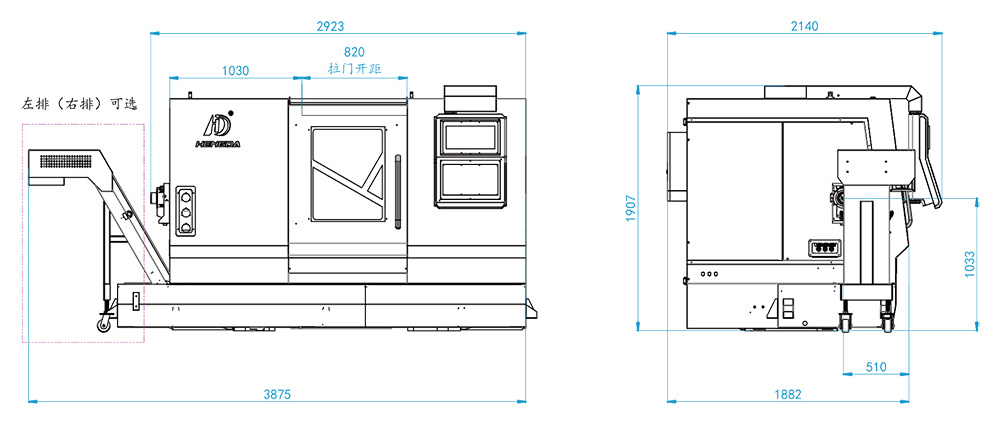

外形尺寸图

25-500



项目 单位 HL256-T500 HL256S-T500 HL256-D460 HL256S-D460 HL256-Y460 HL256S-Y460 HL256-D460Z HL 256-T500Z HL 256-Y460Z
加工范围 床身最大回转直径 mm 570 570 570 620 620 620 570 570 620
最大切削直径 mm 480 480 398 344 434 344 398 480 434
最大切削长度 mm 500 500 466 464.5 464.5 464.5 466 500 464.5
通过棒料最大直径 mm 52 52 52 52 52 52 52 52 52
主轴 主轴最高转速 rpm 4000 4000 4000 4000 4000 4000 4000 4000 4000
主轴端部型号 ISO A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6 A₂-6
主轴通孔直径 mm 61 61 61 61 61 61 61 61 61
主轴锥孔锥度 - 公制70 公制70 公制70 公制70 公制70 公制70 公制70 公制70 公制70
主轴中心至地面高度 mm 1032.5 1032.5 1032.5 1057.5 1057.5 1057.5 1032.5 1032.5 1067.8
副主轴 主轴最高转速 rpm / 2940 / 2940 / 2940 / / /
主轴端部型号 ISo / A₂-5 / A₂-5 / A₂-5 / / /
主轴通孔直径 mm / 56 / 56 / 56 / / /
主轴锥孔锥度 - / 莫氏6# / 莫氏6# / 莫氏6# / / /
液压尾架 尾架套筒直径 mm 100 / 100 / 100 / / / /
尾架套简行程 mm 125 / 125 / 125 / / / /
锥孔锥度 Morse 5# / 5# / 5# / / / /
伺服尾架 尾架行程 mm / / / / / / 550 550 550
锥孔锥度 Morse / / / / / / 5# 5# 5#
XYZ轴 行程X/Z mm 240/525 240/525 225/525 180/525 225/525 180/525 225/525 240/525 225/525
行程Y/A mm / A550 / A550 Y100 100/550 A550 A550 100/550
快速移动X/Z m/min 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30
快速移动Y/A m/min / A30 / A30 Y30 30/30 A30 A30 30/30
刀塔 工位数 - 12 12 12 12 12 12 12 12 12
外圆车刀刀柄规格 mm 25x25 25x25 20x20 20x20 20x20 20x20 20x20 25x25 20x20
镗孔车刀刀柄最大直径 mm 40 40 32 32 32 32 32 40 32
机床精度 定位精度 X/Z mm 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006
Y/A mm / A0.006 / A0.006 Y0.008 0.008/0.006 A0.008 A0.008 0.008/0.006
重复定位精度 X/Z mm 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004
Y/A mm / A0.004 / A0.004 Y0.006 0.006/0.004 A0.006 A0.006 0.006/0.004
机床总容量 kVA 25 45 30 50 35 60 40 30 40
机床外形尺寸(长x宽x高) mm 3975x2140x1910
机床重量 kg 4800 5000 4800 5000 5000 5200 4800 4800 5000
数控系统 - KND凯恩帝
主电机扭矩 N.m 147 147 147 147 147 147 147 147 147
伺服电机扭矩X/Z N.m 15 15 15 15 15 15 15 15 15
伺服电机扭矩Y N.m / / / / 9.6 9.6 / / 9.6
液压卡盘 inch 8"
[液压中心架] mm 可选 / 可选 / 可选 / / / /
自动排屑器 - 自动右排 自动左排



项目 单位 HL258-T480 HL258S-T480 HL258-D450 HL258S-D450 HL258-Y450 HL258S-Y450 HL258-D450Z HL258-T480Z HL258-Y450Z
加工范围 床身最大回转直径 mm 570 570 570 620 620 620 570 570 620
最大切削直径 mm 480 480 398 344 434 344 398 480 434
最大切削长度 mm 485 485 451 449.5 449.5 449.5 451 485 449.5
通过棒料最大直径 mm 75 75 75 75 75 75 75 75 75
主轴 主轴最高转速 rpm 3000 3000 3000 3000 3000 3000 3000 3000 3000
主轴端部型号 ISO A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8 A₂-8
主轴通孔直径 mm 86 86 86 86 86 86 86 86 86
主轴锥孔锥度 - 公制90 公制90 公制90 公制90 公制90 公制90 公制90 公制90 公制90
主轴中心至地面高度 mm 1032.5 1032.5 1032.5 1057.5 1057.5 1057.5 1032.5 1032.5 1057.5
副主轴 主轴最高转速 rpm / 2940 / 2940 / 2940 / / /
主轴端部型号 ISo / A₂-5 / A₂-5 / A₂-5 / / /
主轴通孔直径 mm / 56 / 56 / 56 / / /
主轴锥孔锥度 - / 莫氏6# / 莫氏6# / 莫氏6# / / /
液压尾架 尾架套筒直径 mm 100 / 100 / 100 / / / /
尾架套简行程 mm 125 / 125 / 125 / / / /
锥孔锥度 Morse 5# / 5# / 5# / / / /
伺服尾架 尾架行程 mm / / / / / / 550 550 550
锥孔锥度 Morse / / / / / / 5# 5# 5#
XYZ轴 行程X/Z mm 240/525 240/525 225/525 180/525 225/525 180/525 225/525 240/525 225/525
行程Y/A mm / A550 / A550 Y100 100/550 A550 A550 100/550
快速移动X/Z m/min 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30 30/30
快速移动Y/A m/min / A30 / A30 Y30 30/30 A30 A30 30/30
刀塔 工位数 - 12 12 12 12 12 12 12 12 12
外圆车刀刀柄规格 mm 25x25 25x25 20x20 20x20 20x20 20x20 20x20 25x25 20x20
镗孔车刀刀柄最大直径 mm 40 40 32 32 32 32 32 40 32
机床精度 定位精度 X/Z mm 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006 0.006
Y/A mm / A0.006 / A0.006 Y0.008 0.008/0.006 A0.008 A0.008 0.008/0.006
重复定位精度 X/Z mm 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004 0.004
Y/A mm / A0.004 / A0.004 Y0.006 0.006/0.004 A0.006 A0.006 0.006/0.004
机床总容量 kVA 30 50 35 55 40 65 45 35 45
机床外形尺寸(长x宽x高) mm 3975x2140x1910
机床重量 kg 4900 5100 4900 5100 5100 5300 4900 4900 5100
数控系统 - KND凯恩帝
主电机扭矩 N.m 246 246 246 246 246 246 246 246 246
伺服电机扭矩X/Z N.m 15 15 15 15 15 15 15 15 15
伺服电机扭矩Y N.m / / / / 9.6 9.6 / / 9.6
液压卡盘 inch 10"
[液压中心架] mm 可选 / 可选 / 可选 / / / /
自动排屑器 - 自动右排 自动左排

数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。
