数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。
高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。
关键词：
斜式车铣复合数控车床
重切削型车铣复合数控车床

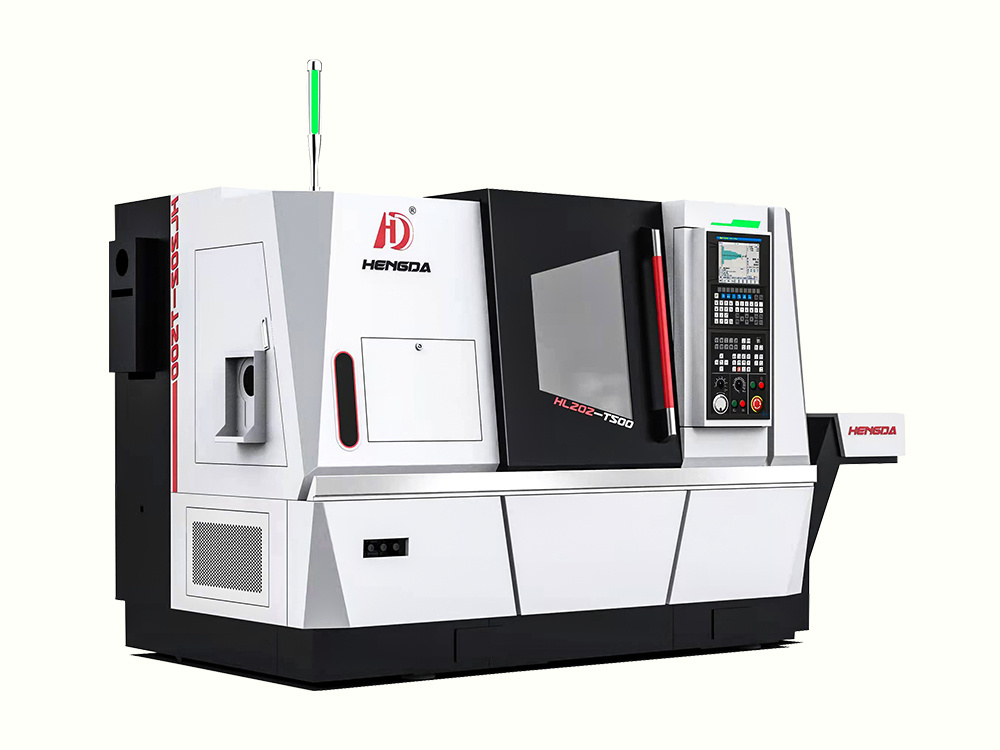

产品详情
产品特点
● 45°整体倾斜床身设计，高刚性，排屑更顺畅。
● 有限元结构分析，铸件筋布局合理，受力效果好。
● X/Y/Z轴丝杠均为预拉伸结构，可降低加工过程中温度升高对丝杠精度的影响，丝杆两侧安装处增加油封对丝杆轴承保护，静音滚珠丝杠。
● 尾架采用直线镶钢导轨，重载刚性强，上下分层结构， 在上下分层之间有微量调节装置，便于尾架顶端回转中心沿X轴方向微调，标配活顶端结构尾架。
● 恒大自主设计一体式永磁同步主轴箱，低噪音，精度高，寿命长，高光洁度，恒扭矩输出，C轴定位精度高。
● 选配范围广泛：比如送料机，接料器，大型中空卡盘，加大主轴通孔，对刀仪，自动化桁架机器人。
● 机床采用模块化设计，以客户产品要求不同，选择不同功能设备,可快速实现自动化装置，满足客户各项需求。
滚动导轨

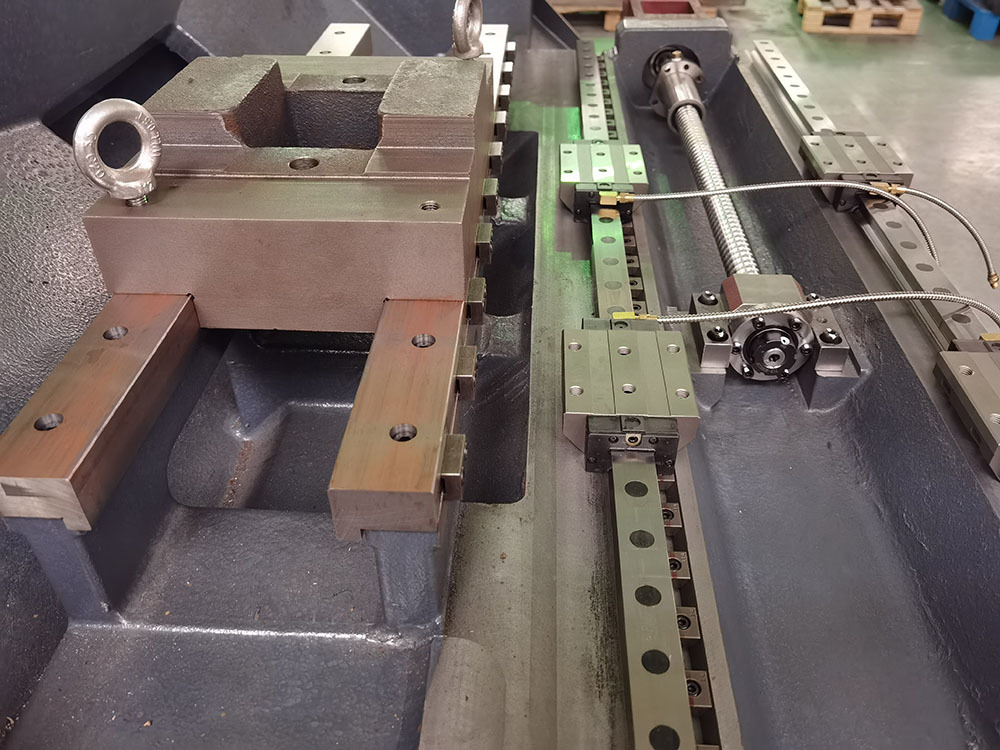

高精度直线滚动导轨，提高移动速度，大大减少非切削时间。采用进口滚珠导轨，定位精度高、磨耗少，能长时间维持精度,充分提高生产率，保证其加工稳定性。

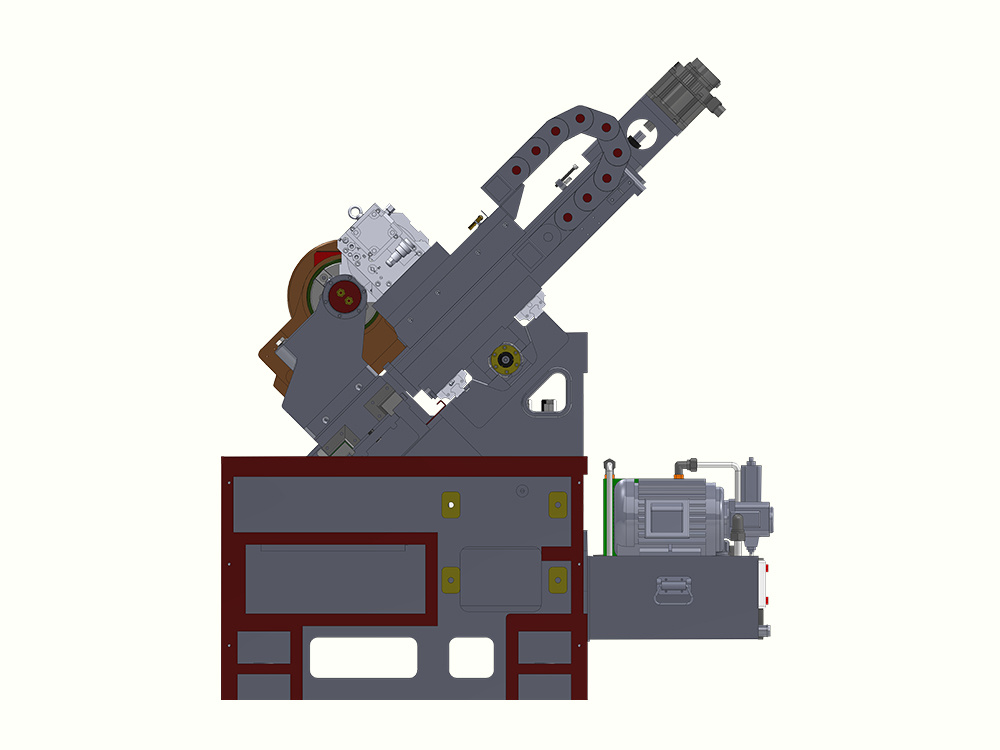

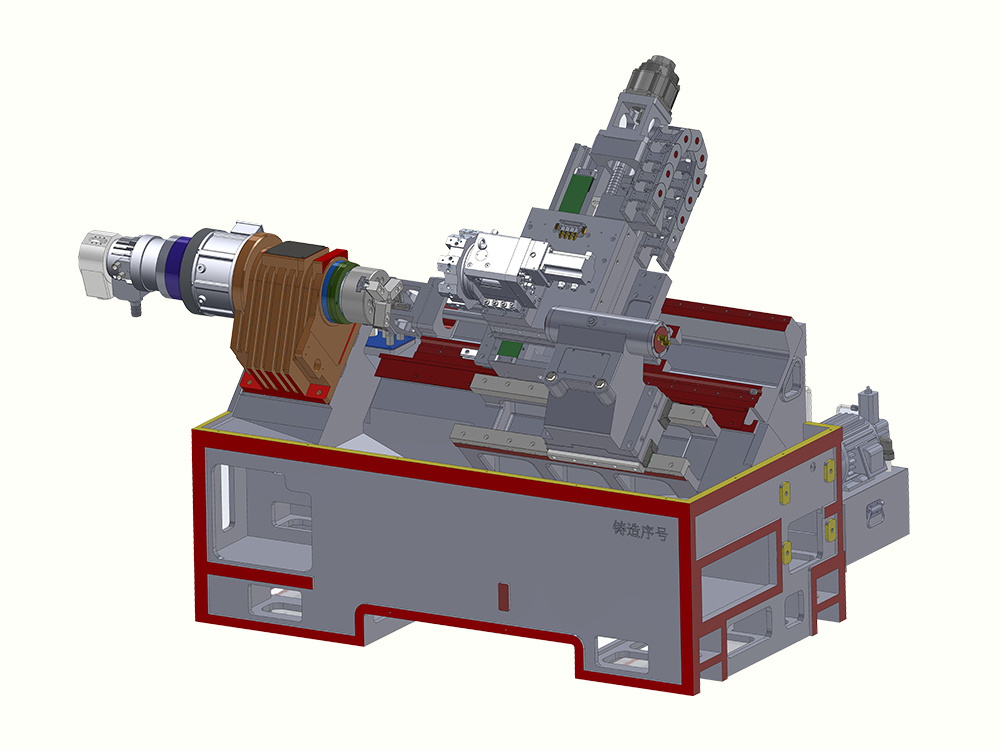

45°整体倾斜床身设计
高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

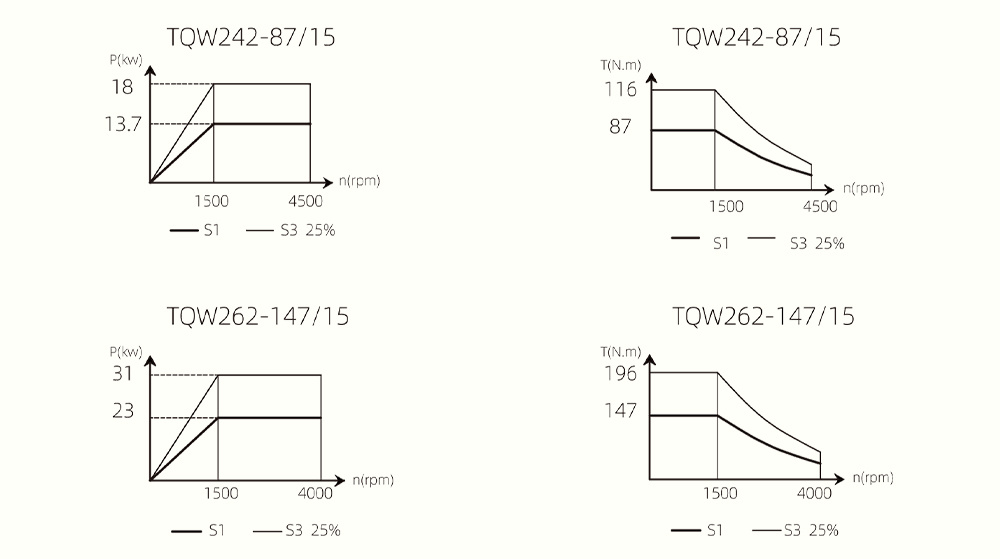

主轴功率扭矩图
刀具干涉图

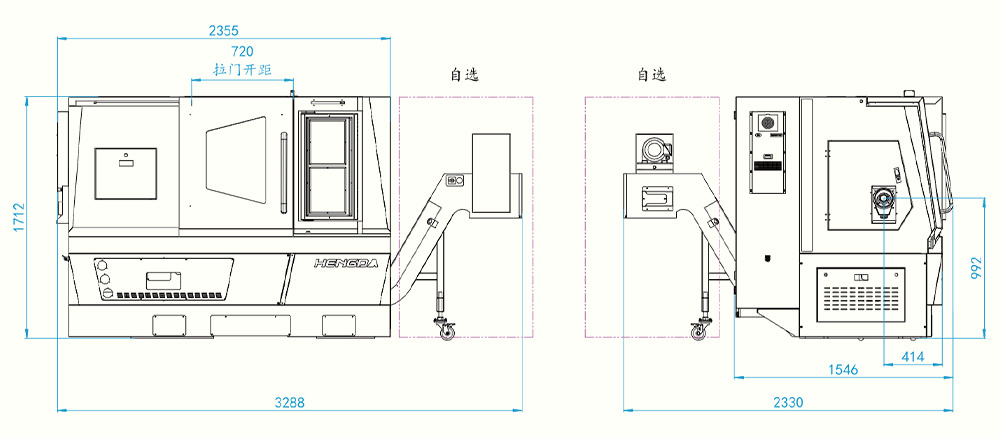

外形尺寸图
20系列500
| 项目 | 单位 | HL 205-T500 | HL 205- D460 | HL 205-Y460 | HL 206-T480 | HL 206-D450 | HL 206-Y450 | ||
| 加工范围 | 床身最大回转直径 | mm | 560 | 560 | 585 | 560 | 560 | 585 | |
| 最大切削直径 | mm | 382 | 332 | 308 | 382 | 332 | 308 | ||
| 最大切削长度 | mm | 485 | 473.5 | 469 | 475 | 463.5 | 459 | ||
| 通过棒料最大直径 | mm | 45 | 45 | 45 | 52 | 52 | 52 | ||
| 主轴 | 主轴最高转速 | rpm | 4500 | 4500 | 4500 | 4000 | 4000 | 4000 | |
| 主轴端部型号 | ISO | A₂-5 | A₂-5 | A₂-5 | A₂-6 | A₂-6 | A₂-6 | ||
| 主轴通孔直径 | mm | 56 | 56 | 56 | 61 | 61 | 61 | ||
| 主轴锥孔锥度 | - | 莫氏6# | 莫氏6# | 莫氏6# | 公制70 | 公制70 | 公制70 | ||
| 主轴中心至地面高度 | mm | 992 | 992 | 1006 | 992 | 992 | 1006 | ||
| 尾架 | 尾架行程 | mm | 85 | 85 | 85 | 85 | 85 | 85 | |
| 锥孔锥度 | Morse | 4# | 4# | 4# | 4# | 4# | 4# | ||
| XYZ轴 | 行程X/Z | mm | 195/500 | 195/500 | 175/500 | 195/500 | 195/500 | 170/500 | |
| 行程Y | mm | / | / | ±35 | / | / | ±35 | ||
| 快速移动X/Z | m/min | 30/30 | 30/30 | 30/30 | 30/30 | 30/30 | 30/30 | ||
| 快速移动Y | m/min | / | / | 30 | / | / | 30 | ||
| 刀塔 | 工位数 | - | 8 | 12 | 12 | 8 | 12 | 12 | |
| 外圆车刀刀柄规格 | mm | 25x25 | 20x20 | 20x20 | 25x25 | 20x20 | 20x20 | ||
| 镗孔车刀刀柄最大直径 | mm | 32 | 25 | 25 | 32 | 25 | 25 | ||
| 机床精度 | 定位精度 | X/Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Y | mm | / | / | 0.006 | / | / | 0.006 | ||
| 重复定位精度 | X/Z | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 | |
| Y | mm | / | / | 0.004 | / | / | 0.004 | ||
| 机床总容量 | kVA | 16 | 18.5 | 19.5 | 22.5 | 24.5 | 25.5 | ||
| 机床外形尺寸(长x宽x高) | mm | 右排3290*1540*1710，后排2355*2355*1710 | |||||||
| 机床重量 | kg | 3400 | 3500 | 3600 | 3400 | 3500 | 3600 | ||
| 数控系统 | - | 凯恩帝 | |||||||
| 主电机扭矩 | N.m | 87 | 87 | 87 | 147 | 147 | 147 | ||
| 伺服电机扭矩X/Z | N.m | 9.6 | 9.6 | 9.6 | 9.6 | 9.6 | 9.6 | ||
| 伺服电机扭矩Y | N.m | / | / | 4.2 | / | / | 4.2 | ||
| 液压卡盘 | inch | 6" | 6" | 6" | 8" | 8" | 8" | ||
| 自动排屑器 | - | 后排(右排) | |||||||
20系列300
| 项目 | 单位 | HL 205-J430 | HL 206-J430 | HL 205-T360 | ||
| 加工范围 | 床身最大回转直径 | mm | φ480 | φ480 | φ520 | |
| 最大切削直径 | mm | φ200 | φ200 | φ200 | ||
| 最大切削长度 | mm | 360 | 360 | 360 | ||
| 通过棒料最大直径 | mm | φ33 | φ45 | φ33 | ||
| 主轴 | 主轴最高转速 | rpm | 4000 | 4000 | 4000 | |
| 主轴端部型号 | ISO | A₂-5 | A₂-6 | A₂-5 | ||
| 主轴通孔直径 | mm | φ56 | φ58 | φ56 | ||
| 主轴锥孔锥度 | - | 莫氏6# | 公制70 | 莫氏6# | ||
| 主轴中心至地面高度 | mm | 992 | 992 | 992 | ||
| 尾架 | 尾架行程 | mm | / | / | 80 | |
| 锥孔锥度 | Morse | / | / | 4# | ||
| XYZ轴 | 行程X/Z | mm | 430/450 | 430/450 | 180/450 | |
| 行程Y | mm | / | / | / | ||
| 快速移动X/Z | m/min | 25 | 25 | 25 | ||
| 快速移动Y | m/min | / | / | / | ||
| 刀塔 | 工位数 | - | / | / | 8 | |
| 外圆车刀刀柄规格 | mm | 20x20 | 20x20 | 25x25 | ||
| 镗孔车刀刀柄最大直径 | mm | φ25/φ32 | φ25/φ32 | φ32 | ||
| 机床精度 | 定位精度 | X/Z | mm | 0.006 | 0.006 | 0.006 |
| Y | mm | / | / | / | ||
| 重复定位精度 | X/Z | mm | 0.004 | 0.004 | 0.004 | |
| Y | mm | / | / | / | ||
| 机床总容量 | kVA | 12 | 14 | 12 | ||
| 机床外形尺寸(长x宽x高) | mm | 2200x1610x1800 | ||||
| 机床重量 | kg | 3000 | 3000 | 3000 | ||
| 数控系统 | - | KND凯恩帝 | ||||
| 主电机扭矩 | N.m | 5.5 | 7.5 | 5.5 | ||
| 伺服电机扭矩X/Z | N.m | 9.6 | 9.6 | 9.6 | ||
| 伺服电机扭矩Y | N.m | / | / | / | ||
| 液压卡盘 | inch | 6" | 8" | 6" | ||
| 自动排屑器 | - | 后排(右排) | ||||
| 项目 | 单位 | HL 206-T330 | HL205-D330 | HL 206-D300 | HL 205-Y330 | HL 206-Y300 | ||
| 加工范围 | 床身最大回转直径 | mm | φ520 | φ520 | φ520 | φ520 | φ520 | |
| 最大切削直径 | mm | φ380 | φ200 | φ200 | φ200 | φ200 | ||
| 最大切削长度 | mm | 330 | 330 | 300 | 330 | 300 | ||
| 通过棒料最大直径 | mm | φ45 | φ33 | φ45 | φ33 | φ45 | ||
| 主轴 | 主轴最高转速 | rpm | 4000 | 4000 | 4000 | 4000 | 4000 | |
| 主轴端部型号 | ISO | A₂-6 | A₂-5 | A₂-6 | A₂-5 | A₂-6 | ||
| 主轴通孔直径 | mm | φ58 | φ56 | φ58 | φ56 | φ61 | ||
| 主轴锥孔锥度 | - | 公制70 | 莫氏6# | 公制70 | 莫氏6# | 公制70 | ||
| 主轴中心至地面高度 | mm | 992 | 992 | 992 | 992 | 992 | ||
| 尾架 | 尾架行程 | mm | 80 | 80 | 80 | 80 | 80 | |
| 锥孔锥度 | Morse | 4# | 4# | 4# | 4# | 4# | ||
| XYZ轴 | 行程X/Z | mm | 180/450 | 105/450 | 105/450 | 105/450 | 105/450 | |
| 行程Y | mm | / | / | / | 60 | 60 | ||
| 快速移动X/Z | m/min | 25 | 25 | 25 | 25/25 | 25/25 | ||
| 快速移动Y | m/min | / | / | / | 25 | 25 | ||
| 刀塔 | 工位数 | - | 8 | 12 | 12 | 12 | 12 | |
| 外圆车刀刀柄规格 | mm | 25x25 | 20x20 | 20x20 | 16x16 | 16x16 | ||
| 镗孔车刀刀柄最大直径 | mm | φ32 | φ25/φ32 | φ25/φ32 | φ25 | φ25 | ||
| 机床精度 | 定位精度 | X/Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Y | mm | / | / | / | 0.008 | 0.008 | ||
| 重复定位精度 | X/Z | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 | |
| Y | mm | / | / | / | 0.006 | 0.006 | ||
| 机床总容量 | kVA | 14 | 14.5 | 16.5 | 21 | 27.5 | ||
| 机床外形尺寸(长x宽x高) | mm | 2220x1610x1800 | ||||||
| 机床重量 | kg | 3300 | 3400 | 3400 | 3500 | 3500 | ||
| 数控系统 | - | 凯恩帝 | ||||||
| 主电机扭矩 | N.m | 7.5 | 5.5 | 7.5 | 13.7(87N.m) | 23(147N.m) | ||
| 伺服电机扭矩X/Z | N.m | 9.6 | 9.6 | 9.6 | 9.6 | 9.6 | ||
| 伺服电机扭矩Y | N.m | / | / | / | 4.2 | 4.2 | ||
| 液压卡盘 | inch | 8" | 6" | 8" | 6" | 8" | ||
| 自动排屑器 | - | 后排(右排) | ||||||
