HCM系列

数控车床是应用广泛的数控机床之一。主要用于轴或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂的旋转内外表面、圆柱和圆锥螺纹的切削，可进行切槽、钻孔、扩孔、铰孔和镗孔。

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

分类：

斜式车铣复合数控车床

重切削型车铣复合数控车床

关键词：

斜式车铣复合数控车床

重切削型车铣复合数控车床

产品详情

产品特点

● 机床主要部件均采用优质树脂砂造型，高强度优质铸铁，具有完善的热处理工艺过程，消除残余应力，并布置足够的加强筋，保证整机具有足够的强度、刚性和高稳定性全部经过三元分析处理。
●主轴采用永磁同步主轴直驱，其优点在于驱动灵敏、输出扭矩稳定、高光洁度，可实现快速定位和高转速、低噪音等特点。底座采用双层隔离技术，防止高压漏水。
●机床采用模块化设计，可快速实现自动化装置，满足客户各项需求。
●采用抽出式冷却液油箱，方便清扫切屑。
●选配范围广泛：比如送料机，接料器，对刀仪，第二主轴可高速对接自动化桁架机器人。

HCM

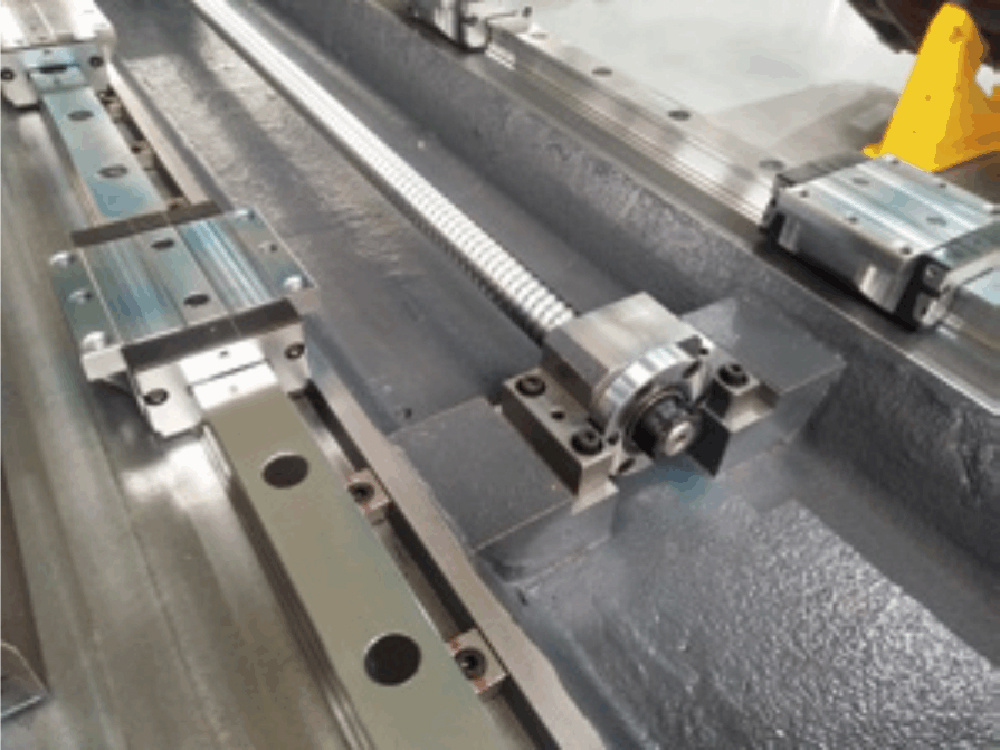

滚动导轨

Z轴采用高精度直线滚动导轨，提高移动速度，大大减少非切削时间。采用进口滚珠导轨，定位精度高、磨耗少，能长时间维持精度，充分提高生产率，保证其加工稳定性。

HCM

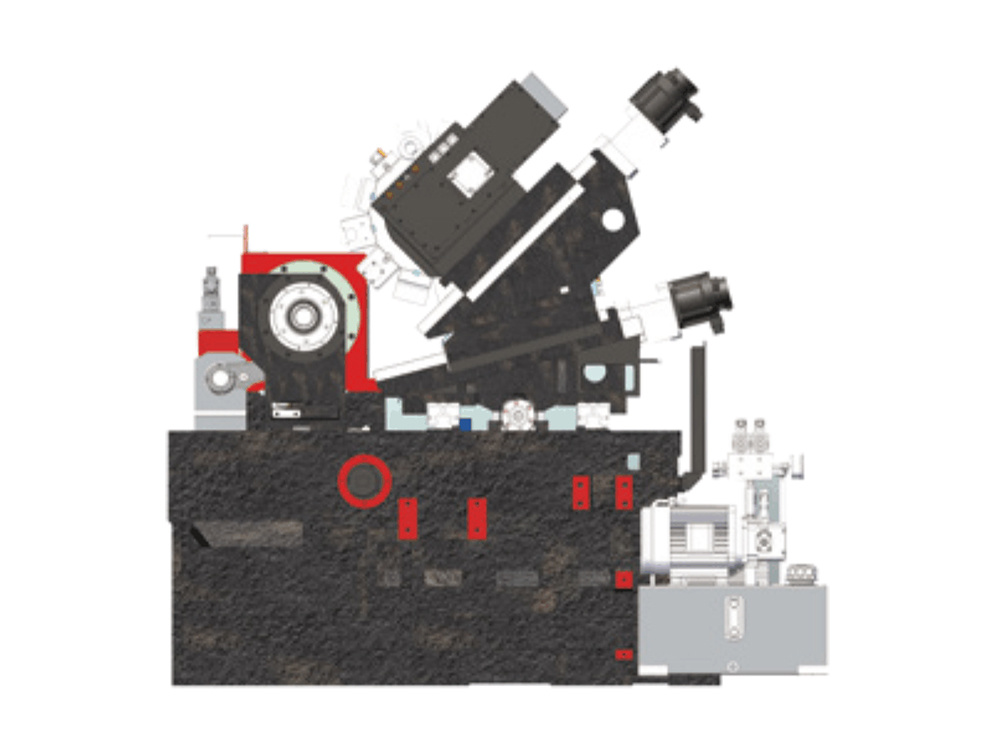

虚拟Y轴车铣复合

虛拟Y轴采用两对高精度镶钢导轨，确保机床的加工刚性及导轨耐磨保证长时间寿命，丝杆采用滚珠高速静音螺杆提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。

HCM

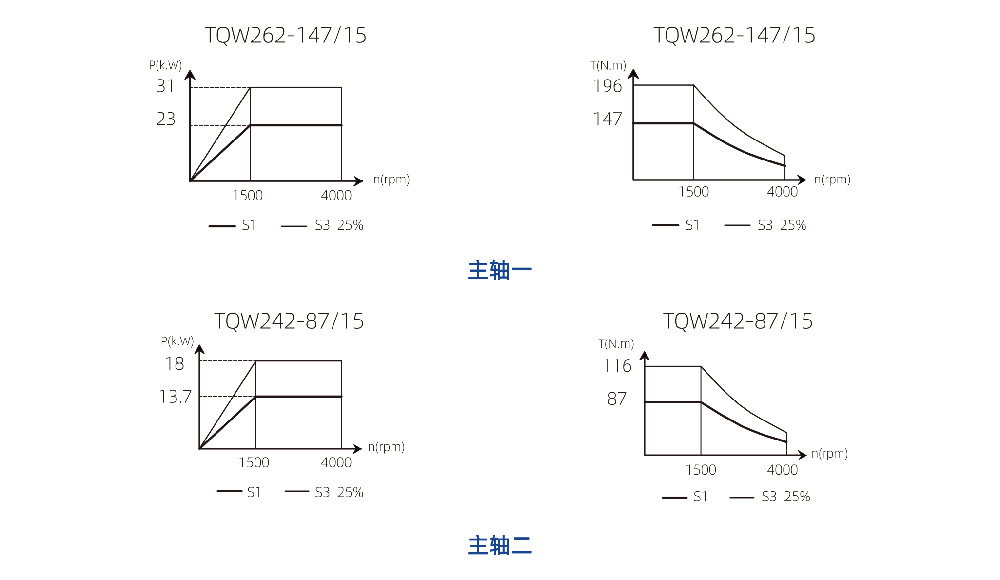

主轴功率扭矩图

HCM

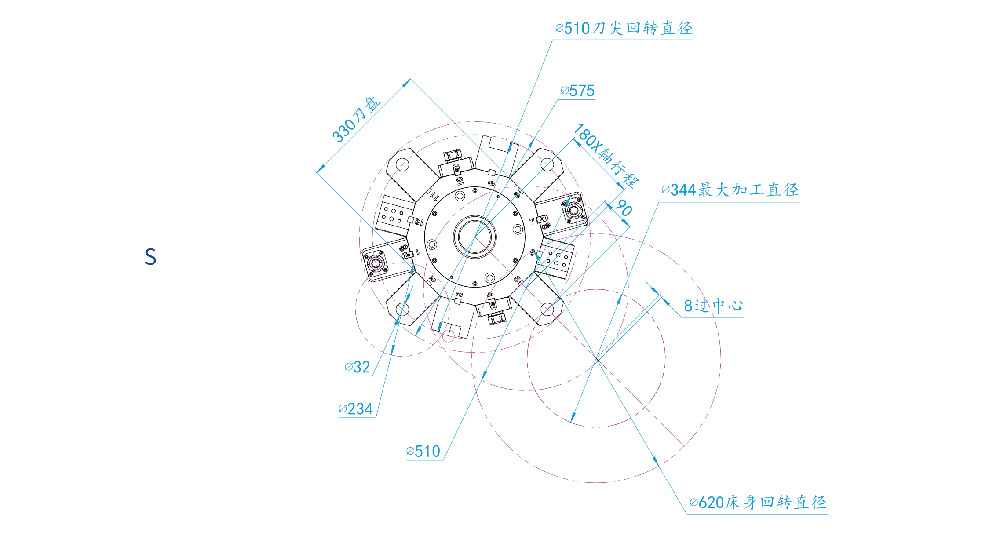

刀具干涉图

HCM

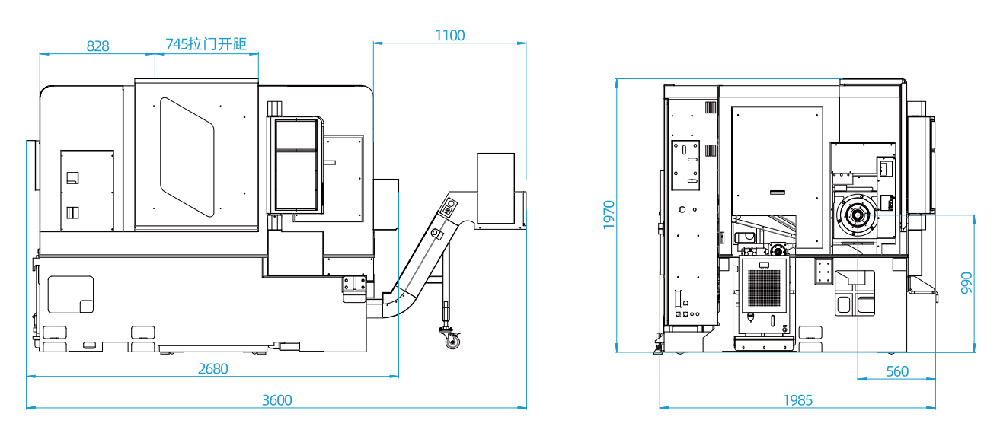

外形尺寸图

HCM

项目	参数	单位	HCM06-SY	HCM06-ZY	HCM06-SD	HCM06-ZD
能力	床身上最大回转直径	mm	Φ520	Φ520	Φ520	Φ520
	最大车削直径	mm	Φ260	Φ260	Φ340	Φ340
	最大车削长度	mm	580	580	580	580
	最大过料直径	mm	Φ50	Φ50	Φ50	Φ50
主轴	主轴最高转速	rpm	4500	4500	4500	4500
	主轴端部型号	/	A2-6	A2-6	A2-6	A2-6
	主轴通孔直径	mm	Φ62	Φ62	Φ62	Φ62
	主轴锥孔锥度	/	Metric 70	Metric 70	Metric 70	Metric 70
副主轴	副主轴最高转速	rpm	4500	/	4500	/
	副主轴端部型号	/	A2-5	/	A2-5	/
	副主轴通孔直径	mm	Φ56	/	Φ56	/
	副主轴锥孔锥度	/	MT 6	/	MT 6	/
尾座	尾座套筒锥度	Morse	/	MT 5	/	MT 5
尾座	尾座套筒直径/行程	mm	/	125	/	125
副主轴	行程X/Z	mm	211/500	211/500	211/500	211/500
	行程Y/A	mm	±50 /606	±50 /606	A 606	A 606
	快速移动X/Z	m/min	25/25	25/25	25/25	25/25
	快速移动Y/A	m/min	Y 12/A 30	Y 12/A 30	A 30	A 30
	定位精度X/Z	mm	0.006	0.006	0.006	0.006
	定位精度Y/A	mm	0.008/0.006	0.008/0.006	A 0.006	A 0.006
	重复定位精度X/Z	mm	0.004	0.004	0.004	0.004
	重复定位精度Y/A	mm	0.006/0.004	0.006/0.004	A 0.004	A 0.004
刀塔	工位数	-	12	12	12	12
	外圆车刀刀柄规格	mm	20×20	20×20	20×20	20×20
	刀柄尺寸	mm	Φ40/Φ32	Φ40/Φ32	Φ40/Φ32	Φ40/Φ32
其他	外形尺寸（长x宽x高）	mm	2741×1861×1979	2741×1861×1979	2741×1861×1979	2741×1861×1979
其他	重量	kg	6200	6150	6000	5950
CNC控制器	KND 2000		Std.	Std.	Std.	Std.
	SYNTEC 21TA		Opt.	Opt.	Opt.	Opt.
	FANUC/Siemens/Mitsubishi		Opt.	Opt.	Opt.	Opt.

高速静音滚珠螺杆、提高机床精度，保证其加工稳定性，定位精度高、磨耗少能长时间维持精度。
